カールグスタフM4は、84mm弾薬を使う再使用式の多用途無反動砲で、M3より短く軽く、照準器と弾薬の更新余地を広げた現行世代である。

本稿のテーマは、カールグスタフの長寿は古さではなく、発射器を残しながら弾薬・照準・材料を世代ごとに進化させる設計にあるという一点だ。無反動の原理、M3とM4、自衛隊の84mm無反動砲、ジャベリンやRPG-7との分類差を、公的資料の条件差を示しながら安全な概念レベルで解説する。

カールグスタフM4とは｜先に結論

カールグスタフM4は、スウェーデンのSaabが製造する84mmの肩撃ち式・再使用式無反動砲である。メーカーの現行製品ページは、全長1m未満、質量約7kg、対装甲・対構造物・対人・支援用に分類される複数弾薬、通常照準器から高度な射撃統制装置までの選択肢を示す。

「M4」は一発だけ使う使い捨て発射筒ではない。発射器を繰り返し使用し、任務に応じた84mm弾薬を組み合わせるシステムである。誘導ミサイルでもなく、発射後に弾が標的を追尾する機能は持たない。この二点が、AT4やジャベリンと混同しないための出発点になる。

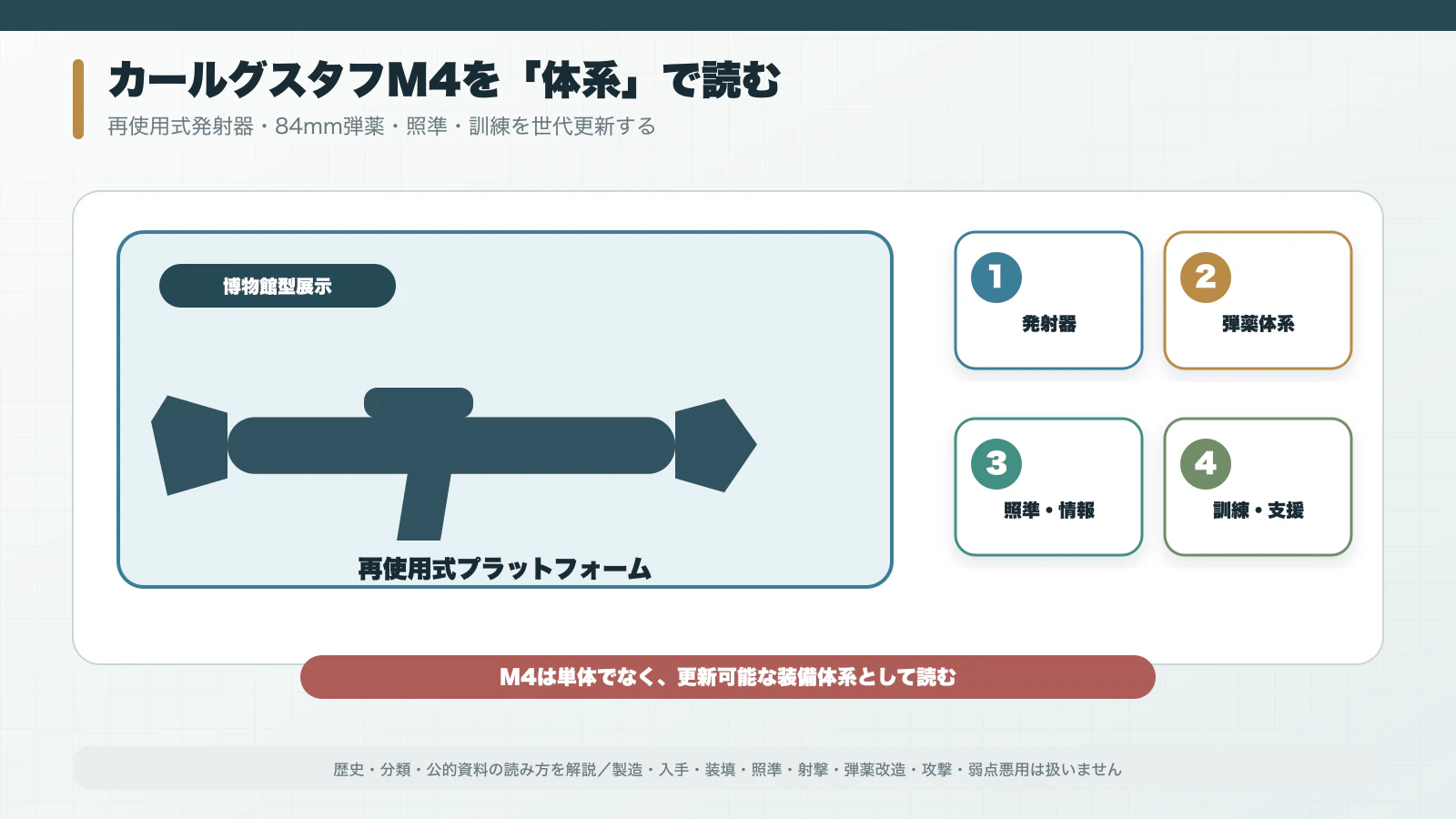

M4の価値を最新弾薬一発の威力だけで説明するのは不十分だ。私の評価では、カールグスタフは「一挺の古い砲」ではなく、同じ84mmという入口を何十年も開けたまま、中身を入れ替えてきた装備プラットフォームである。 発射器、弾薬、照準器、訓練、支援を一つの商品体系として維持したことが、1948年から続く寿命の正体だ。

この論点を広く比較するなら、「世界最強戦車ランキング【2026】｜現役・開発中を分けて比較」もあわせて確認したい。

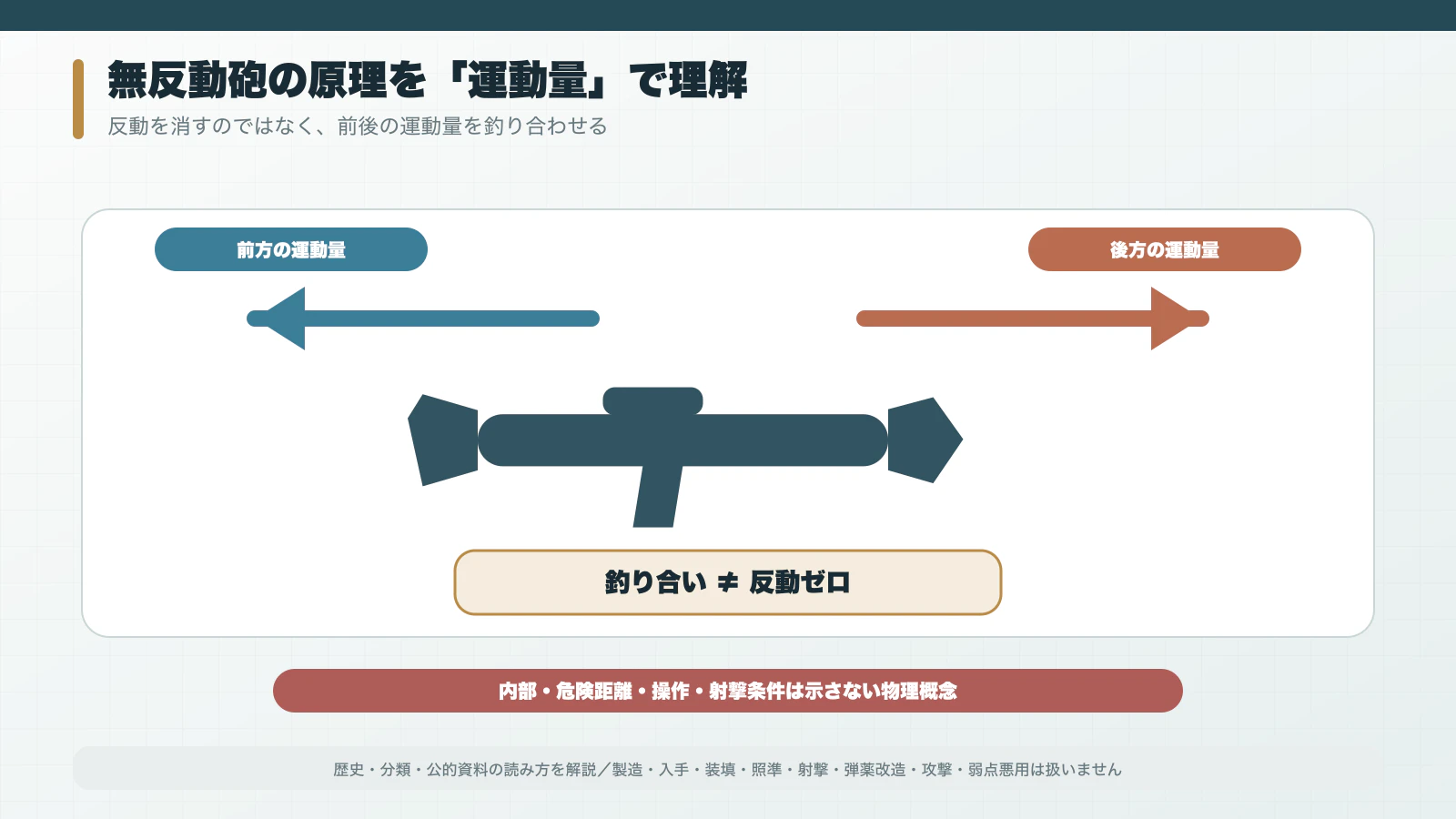

無反動砲の仕組み｜反動を消すのではなく運動量を釣り合わせる

「無反動砲」という名称は、反動が物理的にゼロになるという意味ではない。発射体が前へ進むとき、発射ガスの一部を後方へ逃がし、前後の運動量をおおむね釣り合わせる。通常の閉鎖された砲より、射手や砲架へ伝わる後退力を大幅に小さくできる原理だ。

現象	通常の閉鎖式火器	無反動砲
発射ガス	主に前方の弾体へ作用	一部を後方へ放出する
反動	銃・砲本体が大きく受け止める	前後の運動量で大幅に相殺する
装備の軽量化	強い反動を受ける構造が必要	大口径でも比較的軽量化しやすい
代償	重い閉鎖機構や砲架	後方爆風、発射音、位置制約が生じる

米陸軍のM3A1 MAAWS装備ページも、発射ガスの一部を後方へ逃がして反動力を均衡させると説明する。具体的な構造・操作の再現には使わない。

後方へガスを逃がすため、背後には危険な爆風域が生まれる。本稿は危険距離、屋内条件、射界確認、要員配置などの手順を掲載しない。安全運用は正規教育と各国軍の現行規則に従う領域である。

1948年から続く歴史｜M1・M2・M3・M4は何を変えたのか

Saabのカールグスタフ発展史は、m/48が1948年、M2が1964年、M3が1986年、M4が2014年に登場したと整理する。メーカー史なので性能評価とは分ける。

世代	登場年・スウェーデン名	公開資料が示す中心変化
M1	1948年／grg m/48	84mmライフル式無反動砲の原型
M2	1964年	輸出・異なる気候条件を意識した強化型
M3	1986年／grg m/86	薄い鋼製ライナーと炭素繊維を組み合わせ軽量化
M4	2014年／grg m/18	1m未満・約7kg、材料、電子管理、照準器統合を更新

メーカー史はM1を全長1,130mm・架台と照準器込み14kg、M3を1,065mm、M4を999mm・照準器と架台なし7kg未満とする。付属品条件が違うため、14kg対7kgを同条件比較にしない。

84mmという基本インターフェースを維持しつつ、材料、耐久管理、人間工学、照準器を段階的に更新した。共通基盤を残す漸進改良である。

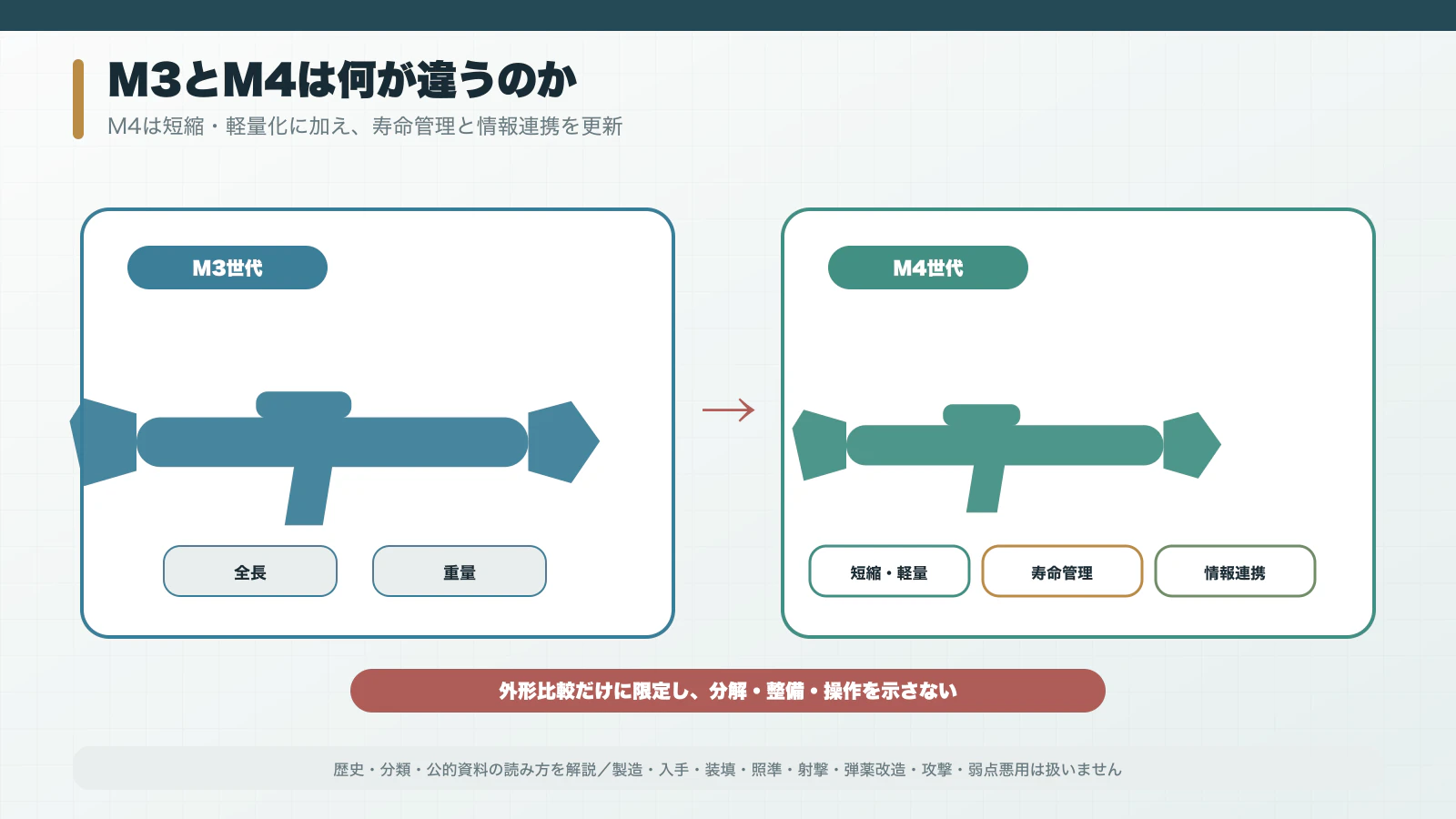

カールグスタフM3とM4の違い｜軽量化だけではない

Saab Australiaの2021年解説はM4をM3より2.6kg軽く、66mm短いとする。別のSaab史の「3kg超・約6cm」は丸めた概数と見る。

比較軸	M3	M4
世代	1980年代型	2014年発表の現行型
全長	約1,065mm	1m未満（メーカー史では999mm）
発射器質量	約10kg級	約7kg（資料により7kg未満）
材料の方向性	鋼ライナーと炭素繊維	チタン系材料と最適化構造
管理機能	主に機械的な管理	発射回数の電子的管理を追加
照準器との連携	従来型中心	高度な射撃統制装置・プログラム弾対応を想定
84mm弾薬	幅広い弾薬群	旧来弾薬との後方互換をメーカーが表明

発射回数カウンターは、使用履歴を把握して寿命管理を支援する仕組みである。攻撃能力の自動化ではなく、装備管理を電子情報へ移す機能だ。

短縮・軽量化と調整可能な支持部は、体格・装具との適合を改善する。ただし弾薬や二人運用の負担は残り、発射器単体の数字だけで携行負担は決まらない。

私見では、M4の最大の改良は7kgという広告数字ではない。重量を削りながら、過去の84mm資産と次世代照準器の両方へ橋を架けたことである。軽量化だけなら一世代で終わるが、互換性は次の更新を呼び込む。

発射器を残して弾薬を進化させる｜長寿の本当の理由

Saabは発射器、照準器、弾薬、訓練、支援を「complete package」と説明する。再使用式発射器を共通資産として残し、弾薬や照準器を更新できれば、教育・補給・整備の基盤も連続しやすい。

ただしメーカーの互換性説明は、無条件の安全保証ではない。弾薬承認、発射器寿命、照準器データ、国別仕様、保管期限、訓練資格は別問題である。

スウェーデンFMVは2023年、2026〜2030年納入予定の弾薬発注を公表した。発射器だけでなく弾薬供給が長期計画の中心にある証拠だ。

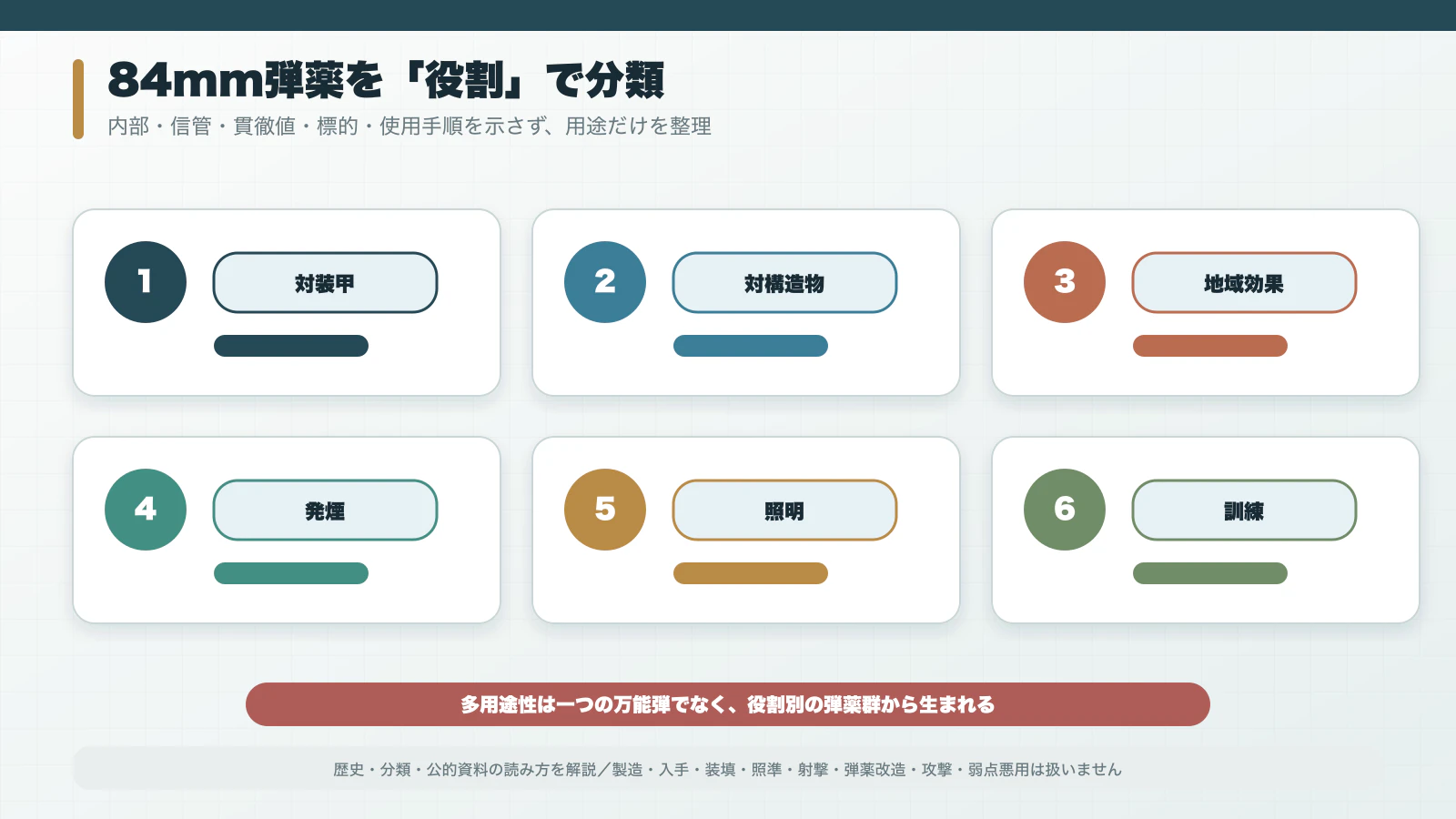

84mm弾薬の種類｜「一つの威力」ではなく役割のポートフォリオ

カールグスタフの多用途性は、弾薬カテゴリーが広いことから生まれる。Saabの現行ページは、対装甲、対構造物、対人、支援という四分類を示す。陸上自衛隊の公式ページも、日本の84mm無反動砲が対戦車だけでなく、地域目標、照明、発煙能力を持つと説明する。

弾薬カテゴリー	公開資料上の役割	記事で扱わない情報
対装甲	装甲目標向け	貫徹値、装甲の弱点、狙点
対構造物・多目的	構造物など複数目標向け	破壊手順、建物の弱点、信管設定
対人	破片効果などを利用	人員への攻撃距離・配置・効果最大化
発煙	視界を遮る支援	具体的な展開・侵入・離脱手順
照明	夜間の照明支援	射撃諸元、時機、配置
訓練	教育・評価	装填・照準・発射の手順

弾薬ごとに質量、弾道、射程、使用条件が異なる。多用途性は選択肢を増やす一方、補給と教育を複雑にする。

Saabは各世代との弾薬互換を表明する。本稿は弾薬の内部構造、製造・改造、信管操作、貫徹向上方法を記さない。

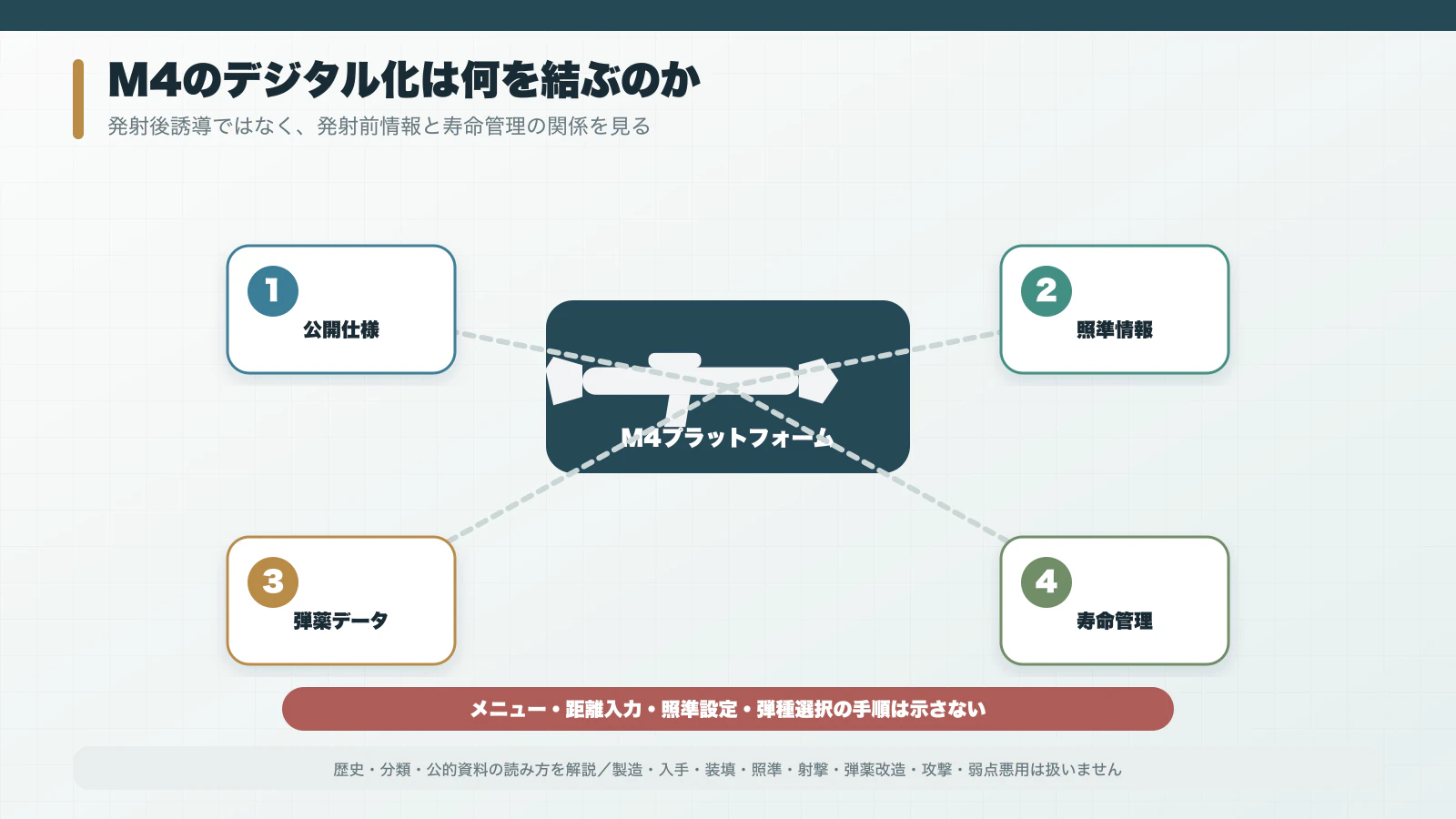

M4の照準器とデジタル化｜発射器・弾薬・射撃統制をつなぐ

M4は開放照準器、ドットサイト、望遠照準器、高度な射撃統制装置に対応するとSaabが説明する。2014年の発表資料は、プログラム可能弾薬とインテリジェント照準器への対応を将来性の柱に挙げた。

射撃統制装置は距離・環境・弾薬情報を一貫して扱い、計算負担を減らす。発射器と弾薬を情報でつなぐ更新である。

電子化しても、発射後の弾を追跡・操舵するわけではない。距離誤差、風、姿勢、弾薬ばらつきの影響は残る。

設定・距離入力・弾種選択・プログラム方法は説明しない。M4のデジタル化は「発射後誘導」ではなく「発射前の情報整合」である。

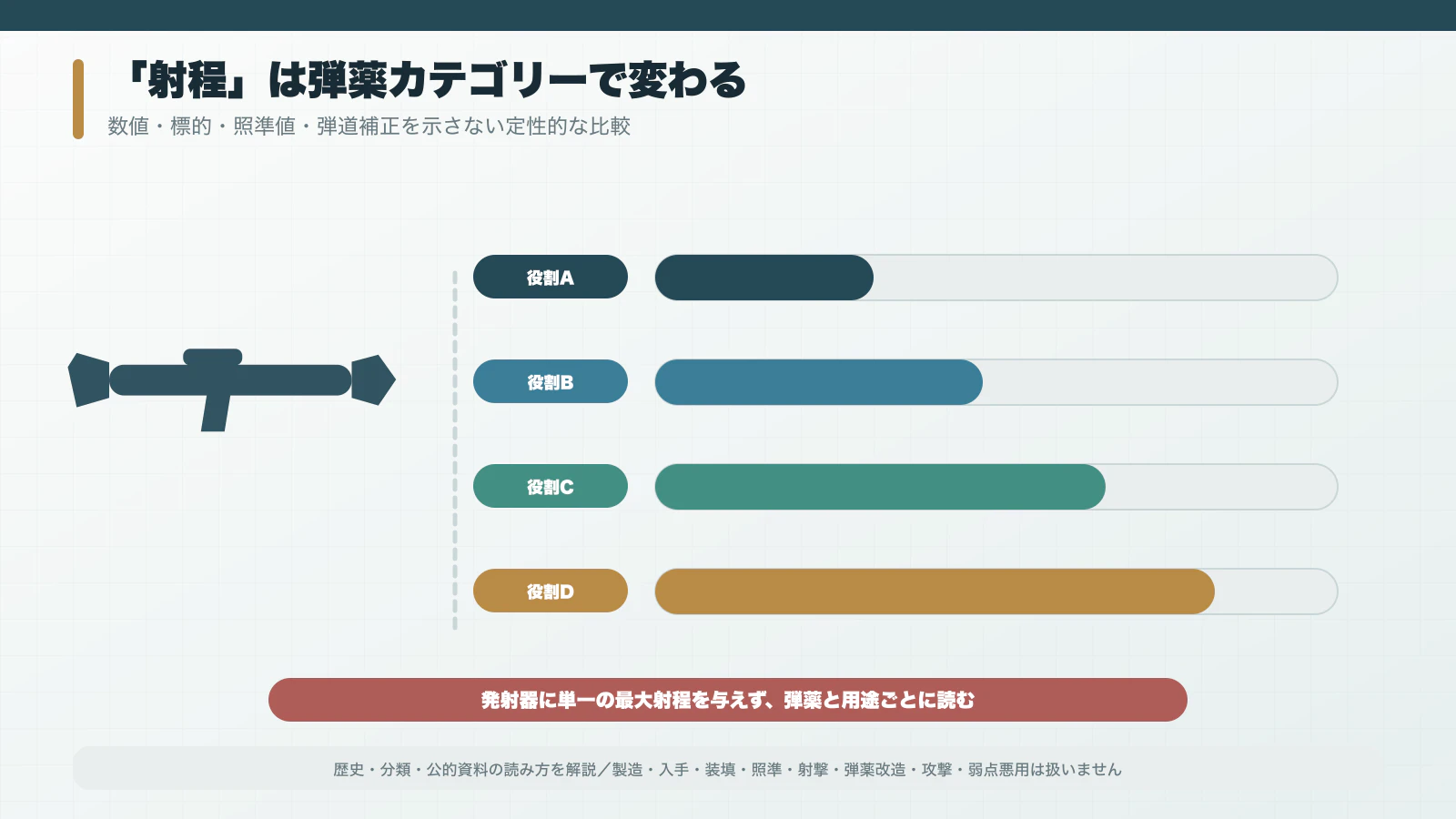

カールグスタフM4の射程と限界｜単一の最大射程がない理由

M4の射程は一つの数字にできない。対装甲、対構造物、対人、発煙、照明で弾道と目的が違い、「有効」の定義も変わる。

米陸軍の現行ページは最大有効射程1,300m、2024年の配備完了記事は1,500mまでと表現する。弾薬・目標・基準の違いが考えられる。

1,300mや1,500mを全用途の命中距離とは扱わない。Saabも主要諸元に単一射程を置いていない。

無誘導なので、距離とともに落下、横風、距離誤差の影響が増える。発射器寿命、後方爆風、弾薬重量、二人運用も残る。

多用途性とは、何でも同じようにできることではなく、異なる弾薬を共通発射器で使えることだ。

カールグスタフM4とジャベリンの違い｜無誘導砲と誘導ミサイル

カールグスタフとジャベリンは、どちらも歩兵が携行できる対装甲能力として並べられるが、作動原理と調達単位が違う。米陸軍の2023年ジャベリン契約発表は、ジャベリンを発射前ロックオンと自動自己誘導を持つfire-and-forgetミサイルと説明する。

比較軸	カールグスタフM4	ジャベリン
分類	再使用式84mm無反動砲	対戦車誘導ミサイル
発射後誘導	なし	赤外線シーカーで自動誘導
再使用部分	発射器そのもの	Command Launch Unit
消耗部分	84mm弾薬	ミサイル入り発射筒
用途の広げ方	弾薬カテゴリーを交換	ミサイルとセンサーの誘導能力
システムの複雑性	比較的単純な無誘導弾道	センサー・誘導・飛翔制御を含む

ジャベリンの自動誘導は、発射後も弾自身が飛翔を補正する。M4の高度な射撃統制装置は、発射前の解を支援するが、弾を誘導しない。この差は価格や射程の優劣以前の、分類上の差である。

両者は完全な代替関係でもない。無誘導・再使用式の多用途火器と、センサー付き誘導ミサイルでは、弾薬、教育、支援、取得費、目標カテゴリーが違う。どちらをどの対象へ使うかという戦術助言は行わず、技術分類だけを比較する。

この論点を広く比較するなら、「日本のミサイル一覧【2026】｜配備済み・導入中・開発中を整理」もあわせて確認したい。

カールグスタフM4とRPG-7の違い｜同じ再使用式でも発射体が違う

RPG-7も肩撃ち・再使用式・無誘導という共通点を持つため、カールグスタフと混同されやすい。しかしカールグスタフはライフル式の84mm無反動砲で、弾薬全体を砲の後部から扱う体系である。RPG-7は発射筒と、その外側へ張り出す弾頭を持つロケット補助式擲弾の組合せだ。

米陸軍TRADOCのRPG-7識別資料は、RPG-7の典型弾について、無反動発射の後にロケット推進が加わる方式を説明する。カールグスタフの弾薬は、RPG-7のように飛翔中のロケット補助を基本原理としない。

比較軸	カールグスタフM4	RPG-7系
発射器	84mmライフル式無反動砲	40mm級発射筒を持つ擲弾発射器
発射体	84mm弾薬ポートフォリオ	筒外へ張り出すロケット補助式擲弾が中心
世代更新	発射器・照準器・弾薬を公式体系で更新	多数国・多数メーカーへ広く派生
誘導	なし	なし
再使用	発射器を再使用	発射器を再使用

両者の長寿には、発射器を残して弾薬を更新できるという共通点がある。一方、カールグスタフはSaabと採用国の支援体系で世代互換を維持し、RPG-7は広い生産・派生・流通によって残った。長寿のメカニズムは同じではない。

キュー内のRPG-7専用記事は現時点で未公開のため、内部リンクには置かない。公開後に逆リンク候補として扱う。

自衛隊のカールグスタフ｜84mm無反動砲と84mm無反動砲（B）

陸上自衛隊の公式装備ページは、通称カール・グスタフの「84mm無反動砲」について、口径84mm、重量16.1kg、手動・単発、輸入元FFV、国内製作は豊和工業と記す。昭和54年度（1979年度）から輸入し、昭和59年度（1984年度）調達分からライセンス生産を始めた。

この16.1kg型を、約7kgのM4と同一視してはいけない。公開写真・質量・導入時期から、初期世代の国産型を扱うページだと分かる。一方、陸自は「84mm無反動砲（B）」という別表記も用い、2026年8月10日に確認した公式弾薬仕様書目録では、同装備用弾薬仕様GAM-Y715001Fが2024年9月17日改正として掲載されている。

日本側の公開名称	公開資料で確認できること	確認できないこと
84mm無反動砲	16.1kg、FFV輸入、豊和工業ライセンス生産	現在の全配備数・全保有数
84mm無反動砲（B）	専用弾薬仕様が2024年改正、M3調達への記者質問	M3の公式数量と全配備先
カールグスタフM4	2024年会見で記者が同年の切替を前提に質問	大臣答弁による採用確認、正式名称、数量、配備時期

2023年6月の防衛大臣会見では、記者がM3を2012年から調達し、2023年度に約260を調達したとの前提で質問した。しかし大臣は手元に資料がなく的確に答えられないと述べ、数量を確認しなかった。2024年11月会見でも記者は「今年からM4に変わった」と述べたが、大臣の回答は別の無人機調達に集中し、M4切替を確認していない。

豪州国防省の2025年共同活動記事は、参加した自衛隊員も84mm Carl Gustavを運用していると記すが、型式を示さない。したがって、2026年8月10日時点で「自衛隊がカールグスタフ系を運用」「84mm無反動砲（B）用弾薬仕様が現行公開目録にある」は確認できる一方、M4の正式採用・数量・配備を断定できる一次資料は今回確認できなかった。

これは慎重すぎるのではない。質問者の前提と政府の確認を分けることが、調達記事の最低条件である。

この論点を広く比較するなら、「16式機動戦闘車とは｜戦車との違い・105mm砲・機動展開【2026年版】」もあわせて確認したい。

この論点を広く比較するなら、「日本の最新戦車10式戦車は本当に強いのか？世界最先端MBTの実力を徹底検証」もあわせて確認したい。

この論点を広く比較するなら、「日本の防衛産業・軍需企業一覧【2026】｜主要企業の得意分野・契約実績・代表装備」もあわせて確認したい。

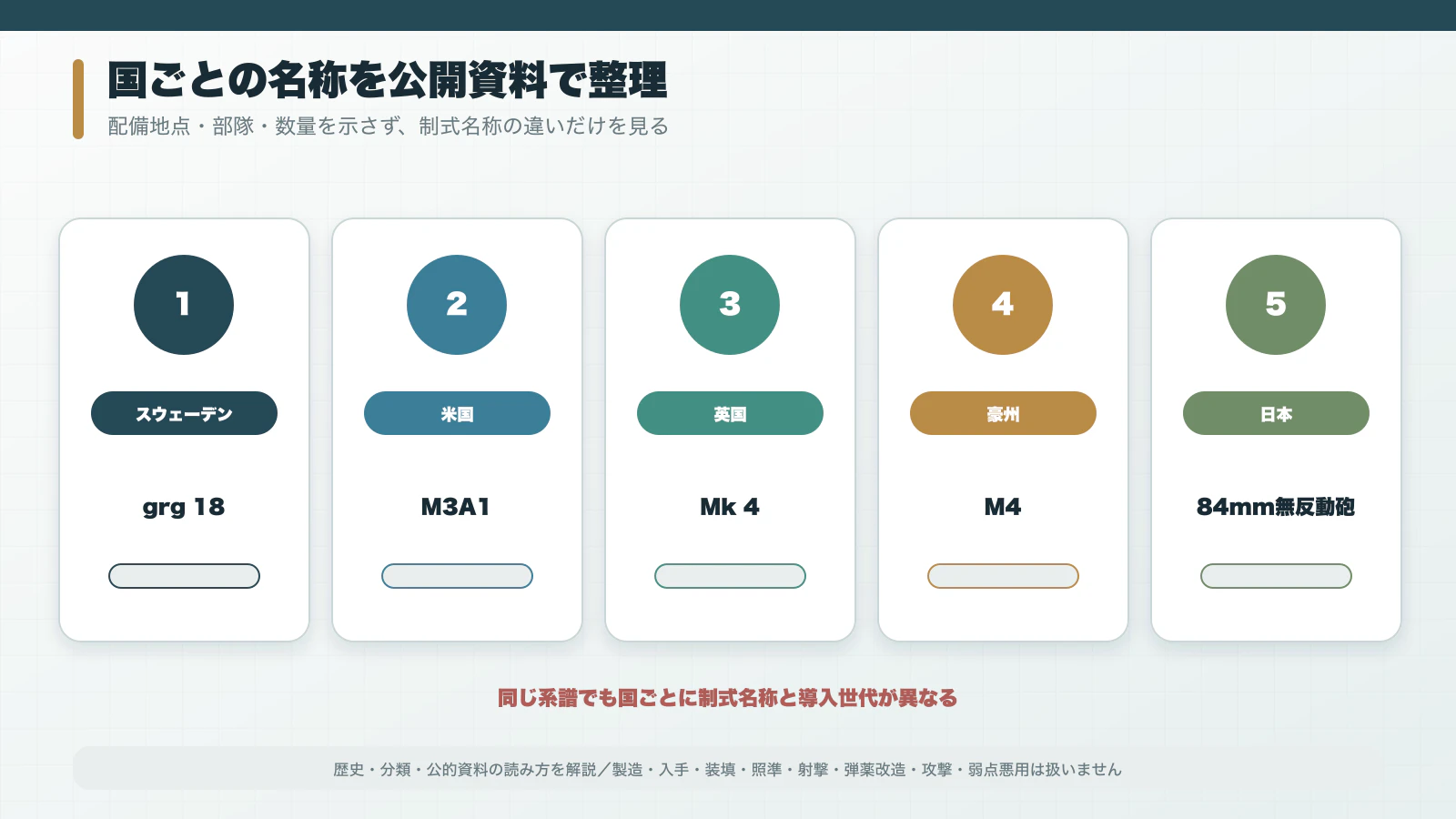

M4の採用と現在地｜名称が国によって変わる

同じM4系でも、採用国の制式名称は異なる。スウェーデンではgrg 18、米国ではM3A1 MAAWSと呼ばれる。Saabは製品ページで、米陸軍が2018年にM4をM3A1として採用したと説明する。

米陸軍は2024年10月、M3A1と旧M3を含むMAAWSがArmy Acquisition Objectiveまで全軍配備を完了したと発表した。同記事はM3A1が2018年にUrgent Materiel Releaseで部隊へ入り、2023年にFull Materiel Release、米海兵隊は2020年採用・2021年Initial Operational Capabilityとする。

英国DE&Sは2023年3月、M4本体、弾薬、教育を含む460万ポンドの発注を公表した。スウェーデン軍の2022年記事はgrg 18の引き渡しを記録し、2024年の英・スウェーデン陸軍交流でもgrg 18＝M4の展示が確認できる。

国	公開名称	公的に確認できる節目
スウェーデン	Granatgevär 18／grg 18	2022年に軍への引き渡しを公式紹介
米国	M3A1 MAAWS	2018年導入、2023年FMR、2024年全軍配備目標到達
英国	Carl-Gustaf M4／Mk4	2023年に本体・弾薬・教育パッケージを発注
豪州	Carl-Gustaf M4	2021年に技術認証用の初期納入をSaabが公表
日本	84mm無反動砲／同（B）	カールグスタフ系運用は確認、M4正式情報は未確認

Saabの現行ページはM4顧客24か国、カールグスタフ全体40か国超と表示するが、ページ上で集計日が明記されていない。変動する数字なので、本文の歴史評価の基礎には使わない。採用の広がりは、国別の公的資料で確認できる範囲に留める。

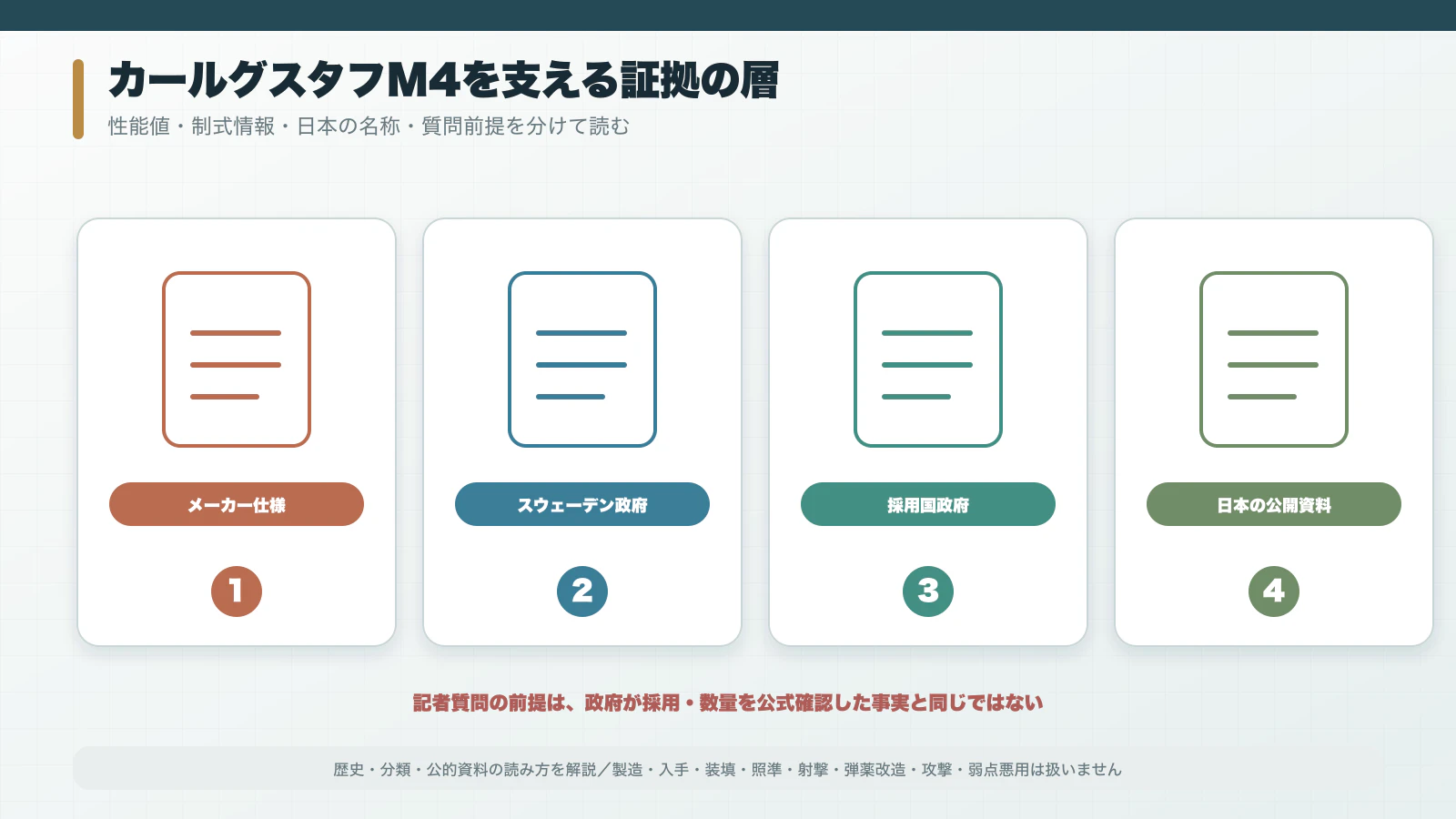

メーカー資料と政府資料をどう読むか｜性能・採用・現状を分ける

現役装備の記事では、メーカーの技術説明だけでも、政府の調達発表だけでも足りない。本稿は証拠を四層に分けた。

証拠の層	主な資料	確認できること	注意点
メーカー	Saab製品・発展史・2014年発表	M4の寸法、質量、互換性、開発意図	販売主体の自己説明
開発・採用国	Swedish FMV／Armed Forces	grg 18の採用、弾薬供給	性能の独立比較ではない
他国政府	米陸軍、英国DE&S、豪州国防省	制式名称、調達、配備節目	国別仕様を日本へ転用しない
日本政府	防衛省・陸上自衛隊	84mm無反動砲・同（B）の名称、仕様、弾薬目録	会見の質問前提は政府確認ではない

M4の1m未満・約7kgは複数のSaab資料で一貫するが、性能評価はメーカー値である。米陸軍M3A1の15lb・37inは米国仕様の公称値で、Saabの世界向けM4と付属品条件が一致するとは限らない。

また、弾薬の互換性はメーカーの設計主張、各国が何を調達・承認したかは政府の事実、実戦でどう評価されたかは独立した運用評価という別の問いだ。本稿は現在進行中の紛争における具体的運用を性能証明に使わない。人的被害を伴う映像を、製品デモのように扱うべきではないからである。

よくある質問

まとめ｜カールグスタフの長寿は「同じ筒」ではなく「更新できる約束」

カールグスタフM4は、84mm弾薬を用いる再使用式の多用途無反動砲である。Saabの公称値は全長1m未満、約7kg。M3から約2.6kg、66mmを削り、材料、人間工学、発射回数管理、射撃統制装置との接続を更新した。

無反動の原理は、後方へガスを放出して前後の運動量を釣り合わせることにあり、危険な後方爆風という代償を伴う。M4は無誘導で、ジャベリンのように発射後に自動追尾しない。RPG-7とは再使用・無誘導という共通点があるが、84mmライフル式無反動砲とロケット補助式擲弾という差がある。

自衛隊は通称カール・グスタフの84mm無反動砲を1979年度から輸入し、1984年度調達分から豊和工業がライセンス生産した。84mm無反動砲（B）用弾薬の公式仕様は2024年にも改正されている。ただし、M4切替は記者質問の前提として現れるだけで、大臣回答は正式採用・数量・配備を確認していない。ここを断定しないことが重要だ。

そして記事の背骨へ戻る。カールグスタフの長寿は古さではなく、発射器を残して弾薬だけを進化させる設計にある。 より正確に言えば、残したのは一つの筒ではなく、84mm弾薬、照準、教育、補給を次世代へつなぐ「更新できる約束」だったのである。
